Planungsbeispiele Rundrohr

Luft, die den Raum verlässt.

Luftstrom, der in den Raum eintritt

Luftstrom, der nach Außen abgegeben wird

Zentraler Verteiler VKR125

Download Grafik

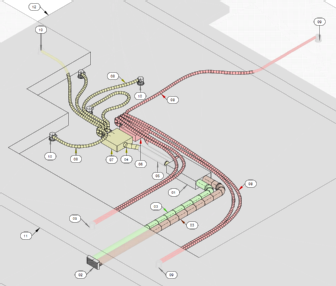

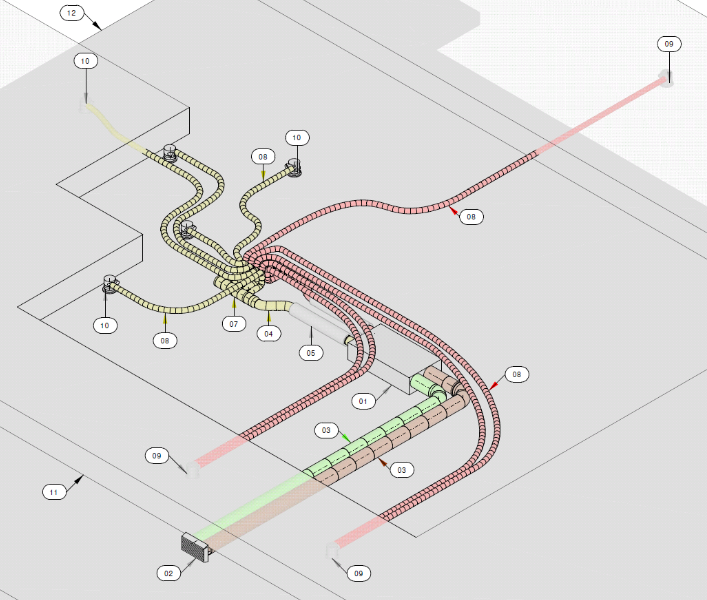

01 Lüftungsgerät / 02 Außenwandgitter, Außen- & Fortluft / 03 IPP-Dämmrohr / 04 SL-Schlauch / 05 Schalldämpfer / 06 Zuluftverteiler / 07 Abluftsammler / 08 PKR75-Rundrohr in Betondecke / 09 Zuluftauslass in Betondecke / 10 Ablufteinlass in Betondecke / 11 Betondecke / 12 Boden /

Einzel-Verteiler

Download Grafik

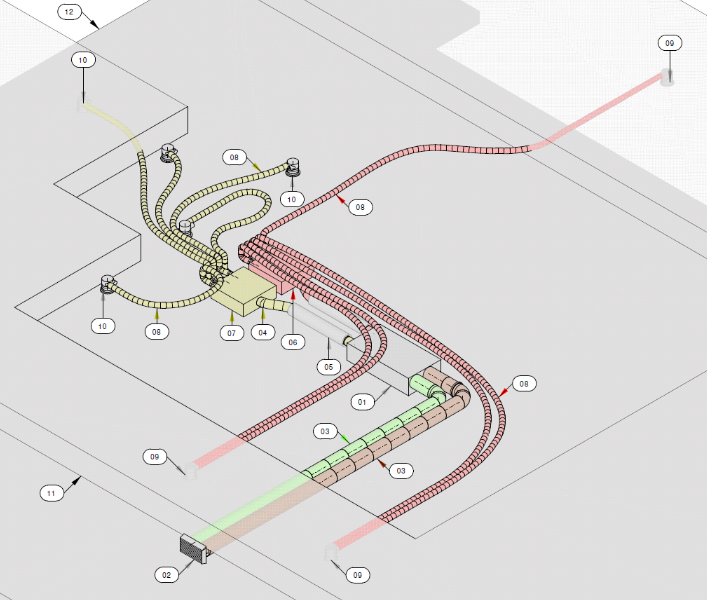

01 Lüftungsgerät / 02 Außenwandgitter, Außen- & Fortluft / 03 IPP-Dämmrohr / 04 SL-Schlauch / 05 Schalldämpfer / 06 Zuluftverteiler (nicht sichtbar) / 07 Abluftsammler / 08 PKR75-Rundrohr in Betondecke / 09 Zuluftauslass in Betondecke / 10 Ablufteinlass in Betondecke / 11 Betondecke / 12 Boden
