Planungsbeispiele befresh

Luft, die den Raum verlässt.

Luftstrom, der in den Raum eintritt

Luftstrom, der nach Außen abgegeben wird

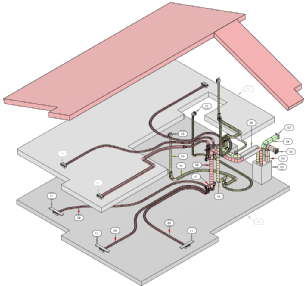

Einfamilienhaus

Download Grafik

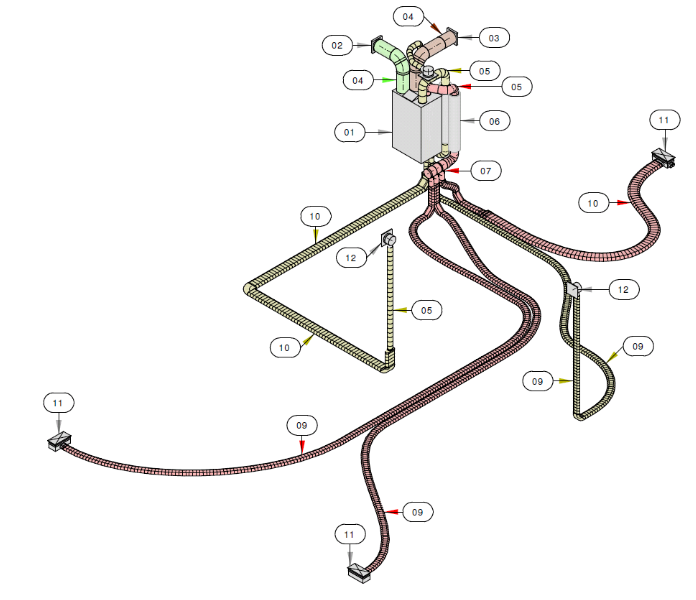

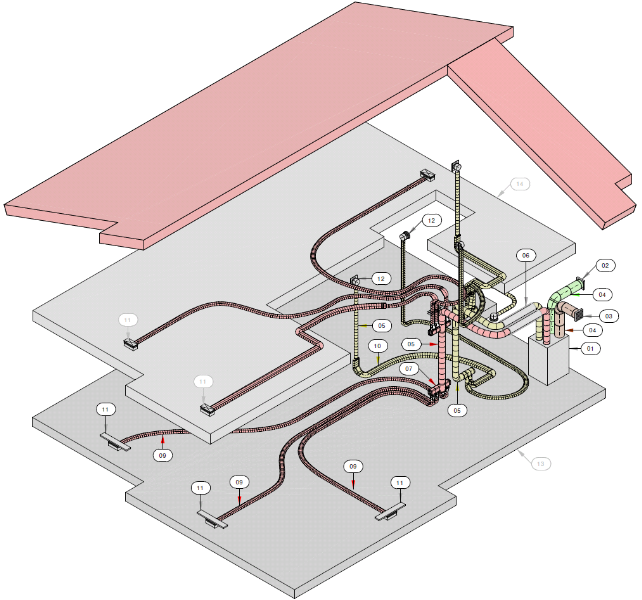

01 Lüftungsgerät / 02 Außenwandgitter, Außenluft / 03 Außenwandgitter, Fortluft / 04 IPP-Dämmrohr / 05 SL-Schlauch / 06 Schalldämpfer / 07 Zuluftverteiler / 08 Abluftsammler (nicht sichtbar) / 09 PK150-Flachkanal / 10 PK200-Flachkanal / 11 Zuluft-Bodenauslass / 12 Abluft-Wandeinlass / 13 Bodenplatte / 14 Decke über EG

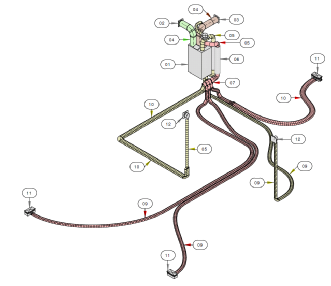

Wohnung im Mehrfamilienhaus mit ...

Außenluft / Fortluft über Fassade

Download Grafik

Außenluft / Fortluft über zentralen Steigstrang

Hinweis: „Die Wahl und Anordnung von geeigneten Brandschutzklappen und die Dimensionierung der Steigleitungen sind durch einen Fachplaner zu erbringen.“

Download Grafik

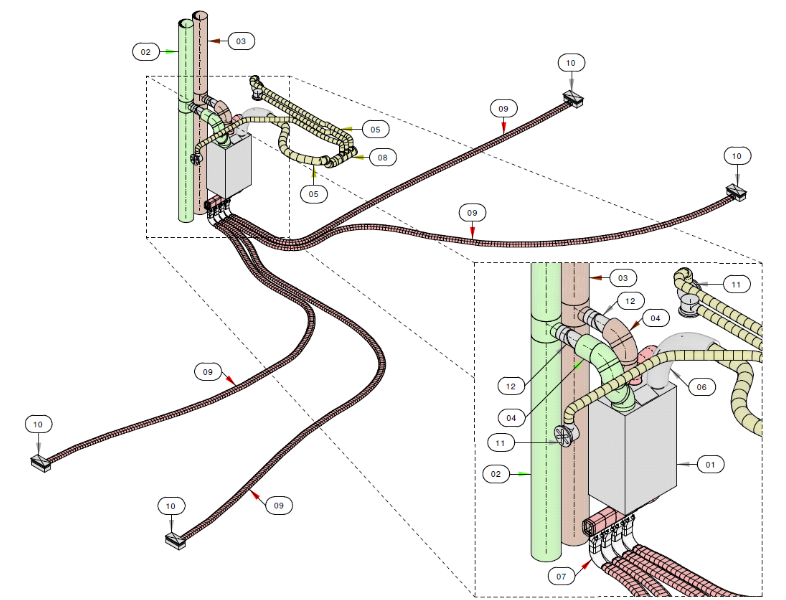

01 Lüftungsgerät / 02 Zentrale Steigleitung für Außenluft (bauseits) / 03 Zentrale Steigleitung für Fortluft (bauseits) / 04 IPP-Dämmrohr / 05 SL-Schlauch / 06 Schalldämpfer / 07 Zuluftverteiler / 08 Abluftsammler / 09 PK150-Flachkanal / 10 Zuluft-Bodenauslass / 11 Abluft-Wandeinlass / 12 Brandschutzklappe (bauseits)
