Distribuzione dell’aria di mandata attraverso il sistema di distribuzione VT
L’aria di mandata viene condotta dall’apparecchio di ventilazione ai collettori di distribuzione passando attraverso un silenziatore e un montante (condotto flessibile).

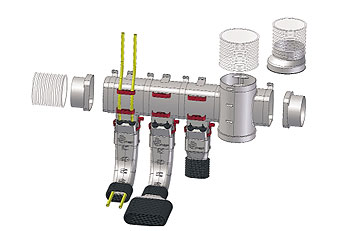

Per ogni piano viene montato un collettore di distribuzione composto dal "collettore principale" e da "distributori" che s'innestano semplicemente nel collettore. Se il collettore di distribuzione viene collocato nel piano sottostante alle stanze in cui si convoglia l'aria di mandata, di solito, al posto dei moduli di distribuzione standard (con elementi curvi), vengono impiegati i moduli di distribuzione diritti. Dal distributore l’aria nuova viene convogliata attraverso il condotto PluggFlex al diffusore per arrivare poi nella stanza. La portata d'aria per ogni singolo diffusore può essere regolata centralmente attraverso una serranda di regolazione collocata sul collettore di distribuzione; la portata totale dell'aria di mandata per l’intera abitazione viene modulata sull’apparecchio di ventilazione mediante un comando con o senza cavo..
Ogni diffusore viene collegato a un condotto PluggFlex. Il condotto PluggFlex PK100, per esempio, ha un’altezza di soli 50 mm e solitamente viene posato sotto il massetto sul soffitto grezzo. Per motivi di isolamento acustico ogni diffusore viene collegato con un condotto PK100 lungo almeno 5 m. In questo modo, negli impianti di ventilazione Pluggit, si può rinunciare completamente al montaggio di giunti fonoassorbenti, come invece si fa abitualmente.
Diffusori di mandata
L’aria viene convogliata attraverso un diffusore installato a pavimento o a parete (collocato possibilmente sotto o dietro un radiatore) che viene coperto da un’elegante griglia. Sono disponibili diversi modelli di griglie di copertura, la maggior parte dei quali calpestabili.
Sulla base delle foto potete scegliere la forma del diffusore che più si adegua alle vostre esigenze.
