Dati tecnici

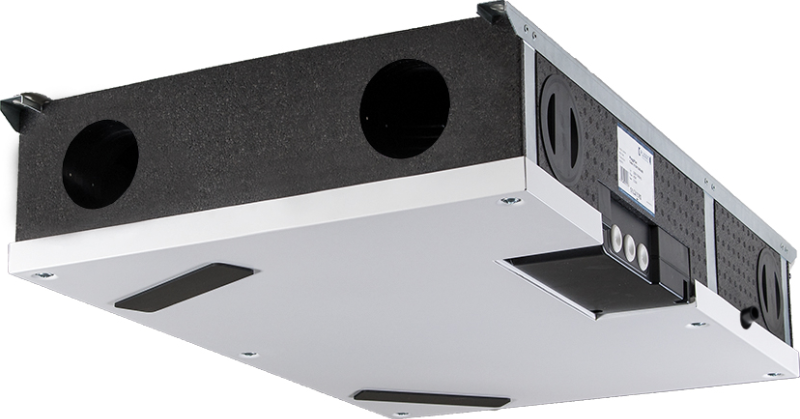

Apparecchio di ventilazione PluggPlan Avent GV e GH
Codice articolo | PP-GV | PP-GH |
---|---|---|
Descrizione | Apparecchio di ventilazione per installazione a parete e a soffitto con regolazione mediante sensore, portata massima di 105 m³/h | |
Altezza | 850 mm | 207,6 mm |
Larghezza | 550 mm | 550 mm |
Profondità | 179 mm | 850 mm |
Raccordo condotto | manicotto DN95 | |
Collegamento condotti di presa dell’aria esterna e di espulsione dell’aria esausta | condotto preisolato PP-D da 500 mm/curva preisolata a 45° PP-E, Di 95 mm | |
Peso | 20kg | |
Materiale | cassa in EPP, pannello frontale in lamiera di acciaio laccato bianco | |
Scarico condensa | condotto flessibile ¾“ | |
Tensione di alimentazione | 230 V AV, 50 Hz; spina Schuko | |
Potenza massima | 29,8 W (105 m³/h con 80 Pa) | 35,0 W (105 m³/h con 80 Pa) |
Potenza elettrica specifica (punto di rif.) | 0,27 W/(m³/h) | 0,24 W (m³/h) |
Portata d’aria livello I | 85 m³/h | |
Portata d’aria livello II | 105 m³/h | |
Livello acustico apparecchio per la ventilazione residenziale LwA (2) | 45 dB(A) (73,5 m³/h con 50 Pa) | 46 dB(A) (73,5 m³/h con 50 Pa) |
Temperatura ambiente nella stanza dell’apparecchio | da +12 °C a +50 °C | |
Temperatura dell’aria esterna (funzione antigelo) | fino a -15 °C | |
Temperatura dell’aria viziata estratta | da +12 °C a +50 °C | |
Modulazione costante della portata d’aria | mediante sensore di umidità relativa | |
Ventilatori a corrente continua | n. 2, EC radiali, curvati avanti | |
Scambiatore di calore in controcorrente a flussi incrociati | in materiale plastico | |
Filtri | ISO Coarse 65 % classe G4 (aria di mandata e aria viziata estratta), ISO ePM1>_50 % classe F7 come optional (aria esterna) | |
Efficienza di recupero termico conform. a concessione DIBt(Istituto tedesco per l’edilizia) | 80,0 % | 80,2 % |
Efficienza di recupero termico conform. a certificazione PHI(Istituto Passivhaus) | 80,3 % | 75,0 % |
Grado di protezione | IP21 |
Montaggio veloce, semplice e flessibile
Le ridotte dimensioni dell’apparecchio di ventilazione PluggPlan PP-GV e PluggPlan PP-GH ne consentono l’installazione a parete, all’interno di una controparete ad esempio sopra il WC, oppure a soffitto. Il montaggio semplice e poco invasivo si esegue solamente in circa una giornata una persona. L’elegante e discreta griglia combinata per la presa dell’aria esterna e l’espulsione dell’aria esausta può essere installata sia in orizzontale che in verticale.
